KMSV声学成像系统与KMbalancerPRO动平衡仪及振动分析仪就220KV变电站GIS异响提供解决方案

GIS设备在变电中得以广泛的配备，是其重要构成。该设备占地小、能够较为快速地安装，维护起来也比较方便，这种元件进行全封闭的运行,较少地受到外界环境的影响，因此，能够较为可靠的运行。尽管这种设备具有很多优点，但是它的内部场强很高，因此，在设备的制造、装备以及运行期间，一些较小的隐患都可能引起故障。而一旦GIS设备发生故障，就会导致大面积的停电。长时间的停电，就会带来严重的损失。GIS设备的投入运行后，由于它具有极强的封闭性,不能对它内部的缺陷直观地判断出来，因此，对于故障的检测和定位，就变得极为困难,检修工作也难以顺利地开展。对于GIS设备故障的检测手段和方法的选择，能够对电网的运行起着直观重要的作用。

测试目的：
查找目前主要噪声声源，及其具体位置。

监测方案：
使用KMSV便携式声学成像系统，于GIS周边进行拍摄记录。

噪声源评价方式：
   A、由KMSV便携式声学成像系统直接生成噪声分布云图
   B、噪声分布云图将直接显示噪声源所在位置及大小

现场描述：
用KMSV声学成像系统对GIS母线筒进行扫描，对于发出异响的位置进行定位，查找出噪声源的位置并进行分析。为了对异响进行详细的分析，用KMbalancer Pro对异响的位置进行振动检测。

分析：

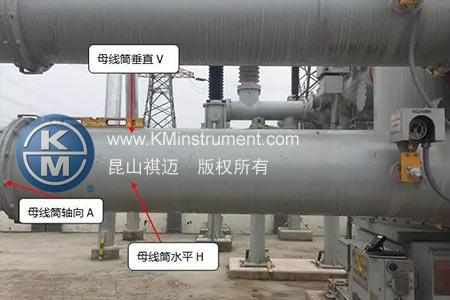

1、在异响时GIS母线筒振动值较大，振动频率都为50Hz电源频率的倍频，可以判定主要振动非机械故障激发的，为电流引起的。其中垂直方向振动值最大，在频谱上100Hz左右有明显的谐波频率，母线筒存在松动的迹象；

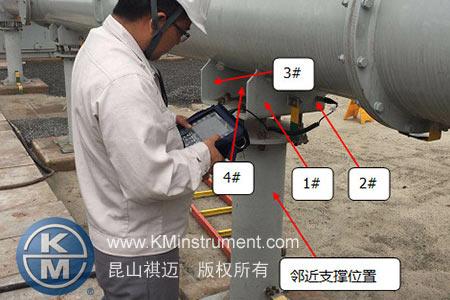

2、为了验证振动的具体原因，对邻近的支撑位置的一圈进行振动检测。

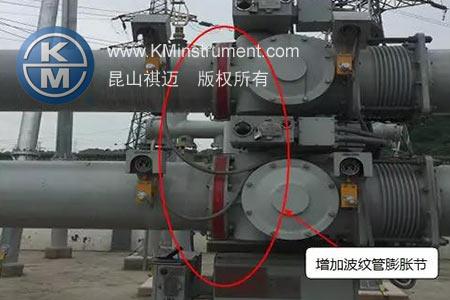

GIS设备发生异响的检查、对其原因进行分析以及对故障进行排查,采用了声学成像、振动测量等检测方式，确定主要的噪声源为电流激发的振动引起GIS母线筒共振发出的异响，并通过检测验证了结果,从而对以后的维修做了有效的指导，使得维检的时间大大缩短，也积累了带电检测GIS设备的经验。
